Product – 원심펌프

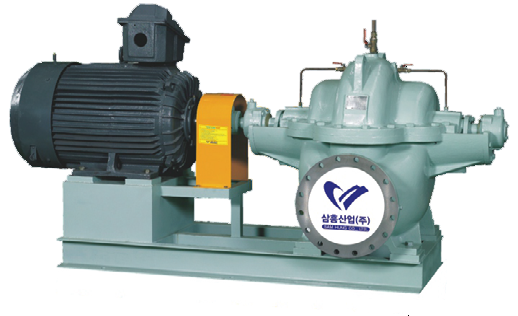

양흡입 볼류트 펌프 (DOUBLE SUCTION VOLUTE PUMP)

Applications

• 공기조화
• 빌딩서비스용
• 순환용
• 소방용
• 설탕공업용
• 일반정수용
• 관개용
• 제지설비용
• 화학용
• 선박용

• Air conditioning
• Building Services
• Circulating Water Systems
• Fire Fighting
• Sugar Mils
• Water Supply
• Irrigation
• Paper Mils
• Pharmaceutical
• Ports and Docks

Features

• 넓은 사용 영역에 걸쳐 효율이 높고, 운전이 정숙하며 고장이 적습니다.
• 케이싱 상하 분할형으로서 정비 작업이 용이합니다.
• 플랜지는 흡토출공히 KS 또는 JIS(10, 16, 20Kg/㎠) –FF, RF형식입니다.
• 동평형 및 수력 평형된 임펠러입니다.
• Fan type 임펠러 장착이 가능합니다. (Option)
• 충분한 크기의 볼베어링을 사용하며, 그리스 윤활방식을 표준으로 합니다. 오일윤활도 가능
• 베어링 하우징은 케이싱에 플랜지 붙임하고, 핀으로 위치를 고정시켜 정밀한 재심내기가 가능합니다.
• 주축의 베어링간 거리를 짧게하여 휨을 적게 하였습니다.
• 무냉각 스터핑박스, 팩킹방식이 표준, 메케니컬 씰 방식도 가능

• Good efficiency, smooth operation, and trouble free operation throughout a wide range of hydraulic coverage.
• Axially split casing enables easy maintenance.
• Flanges are KS or JIS (10, 16, 20Kg/㎠) ratings – FF, FR.
• Dynamically and hydraulically balanced impeller.
• Possible to fit with fan type impeller. (option)
• Generously sized ball bearing are used, Grease iubrication. (Standard) Oil lubrication (option)
• Bearing housings are flange mounted and doweled to the casing to provide accurate realignment.
• Shout bearing span minimums deflection.
• Uncooled stuffing box, Packing ring, Possible also mechanical seal.

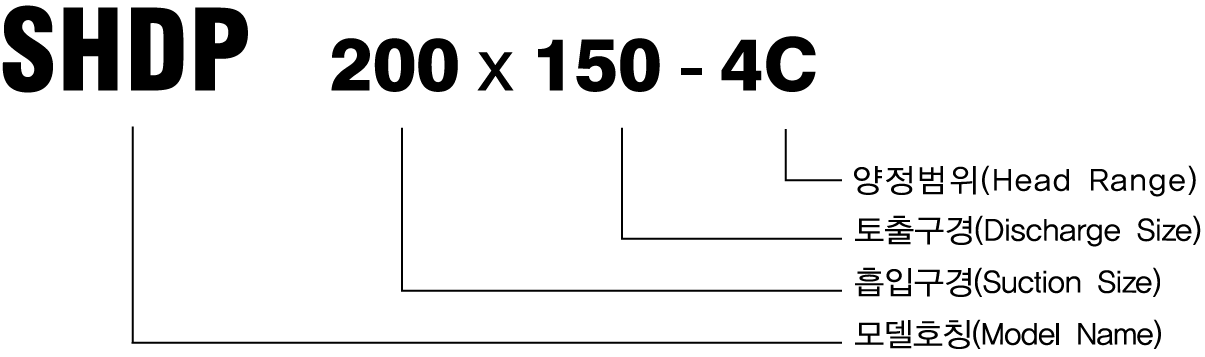

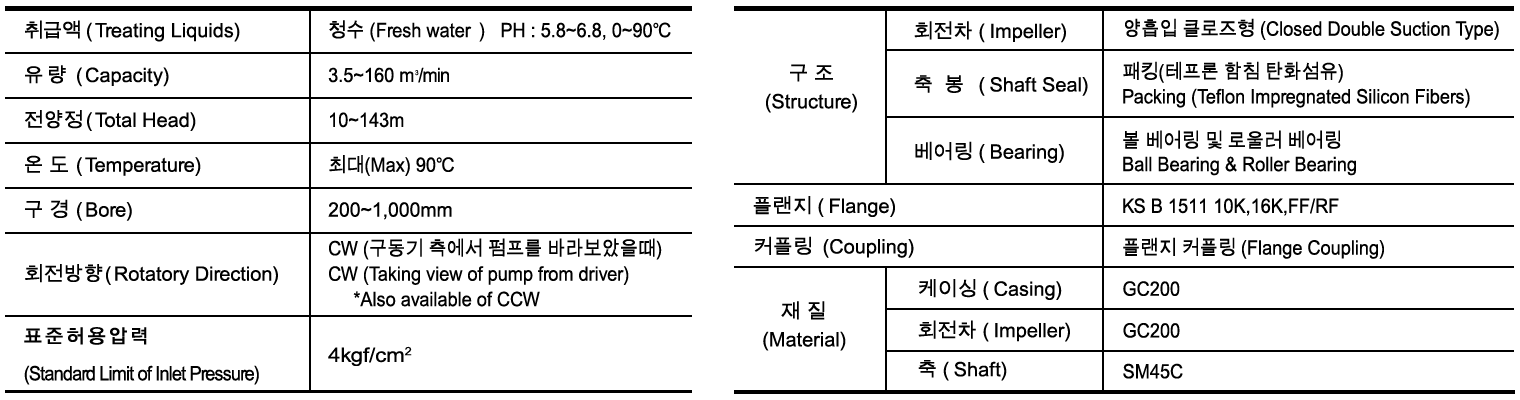

Specification

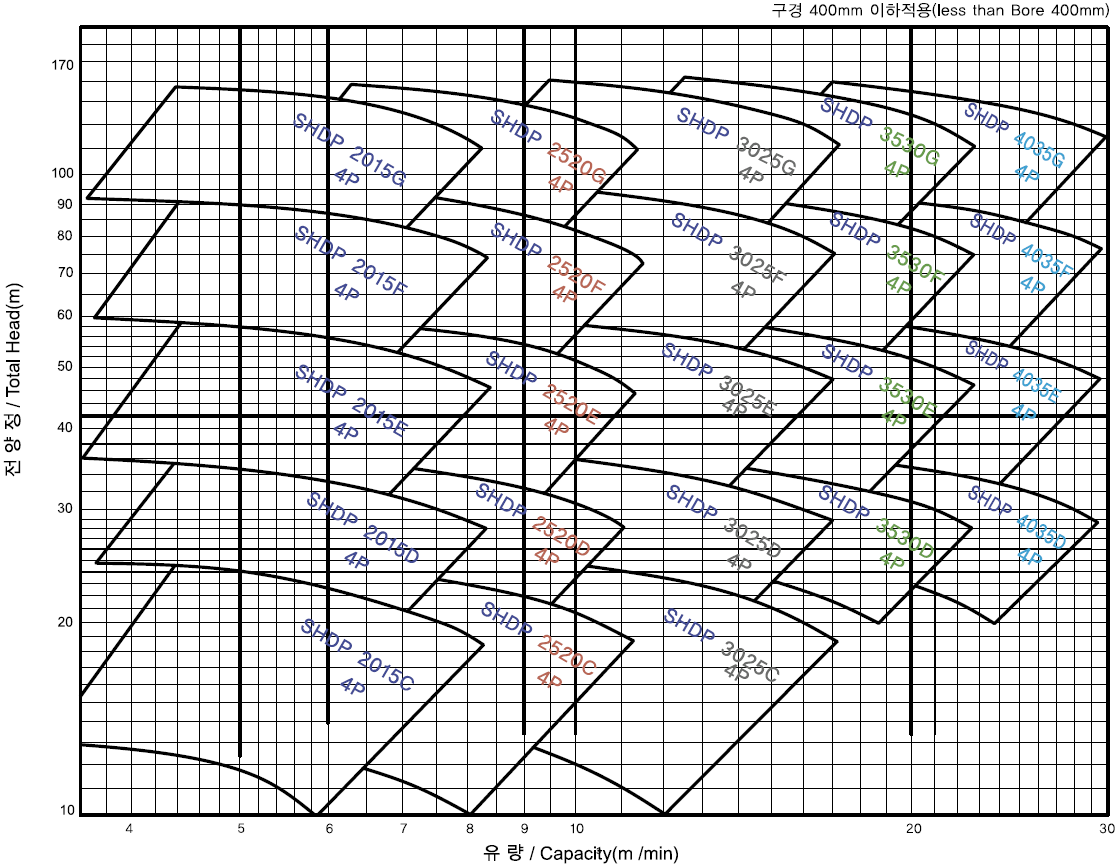

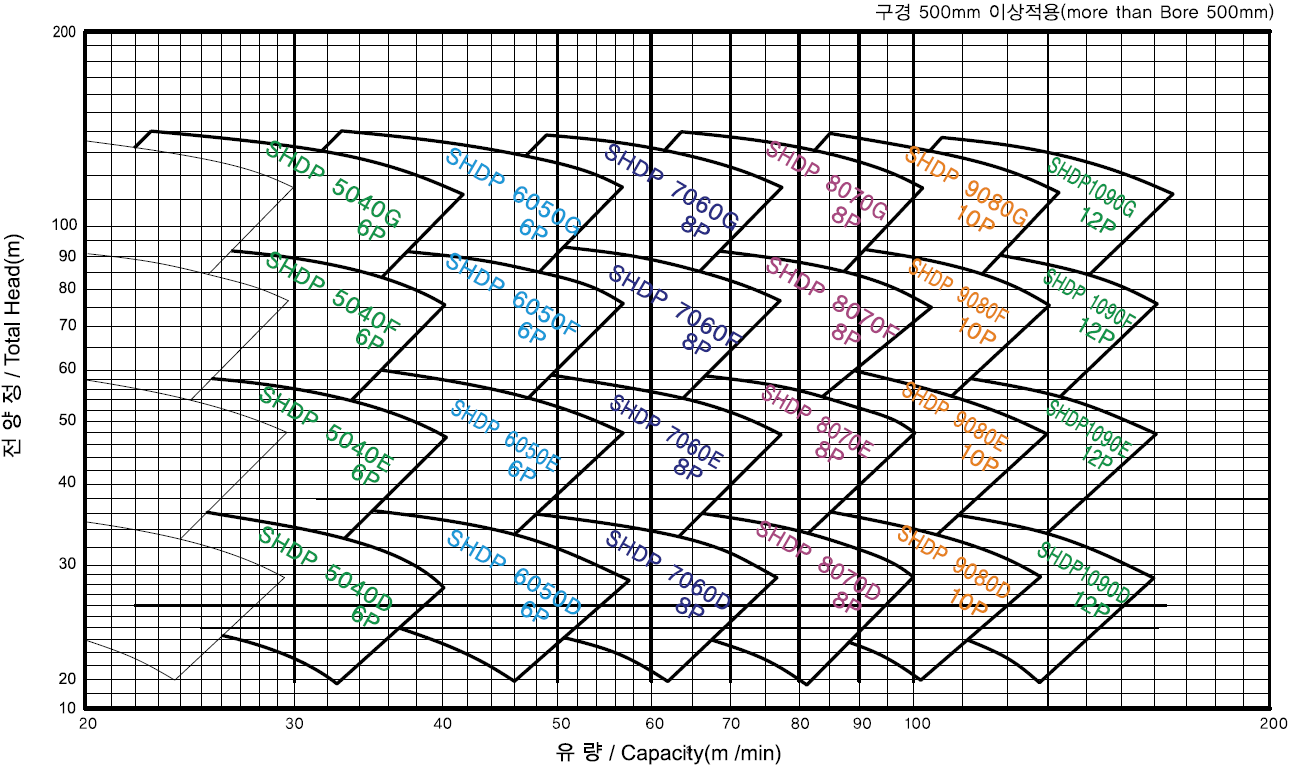

Sectional Charts

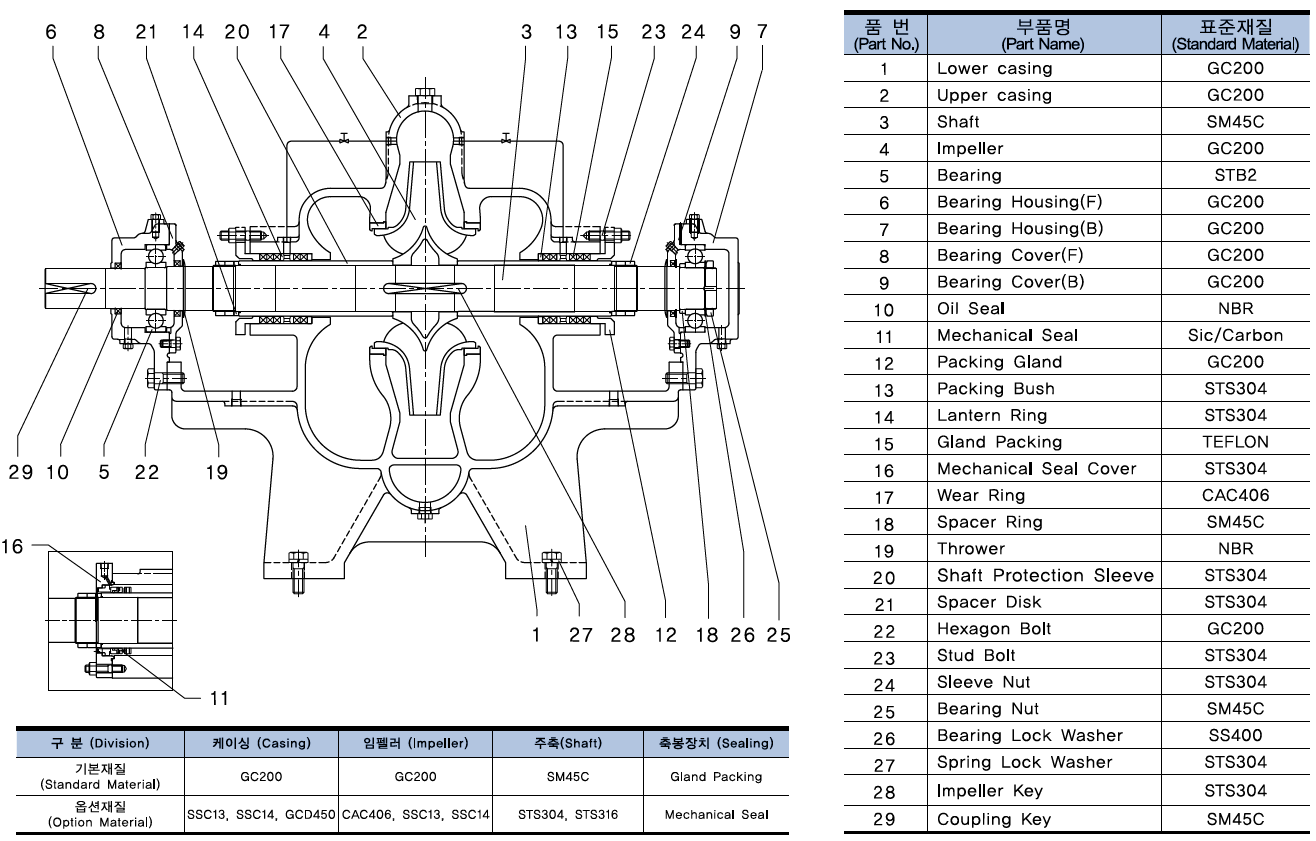

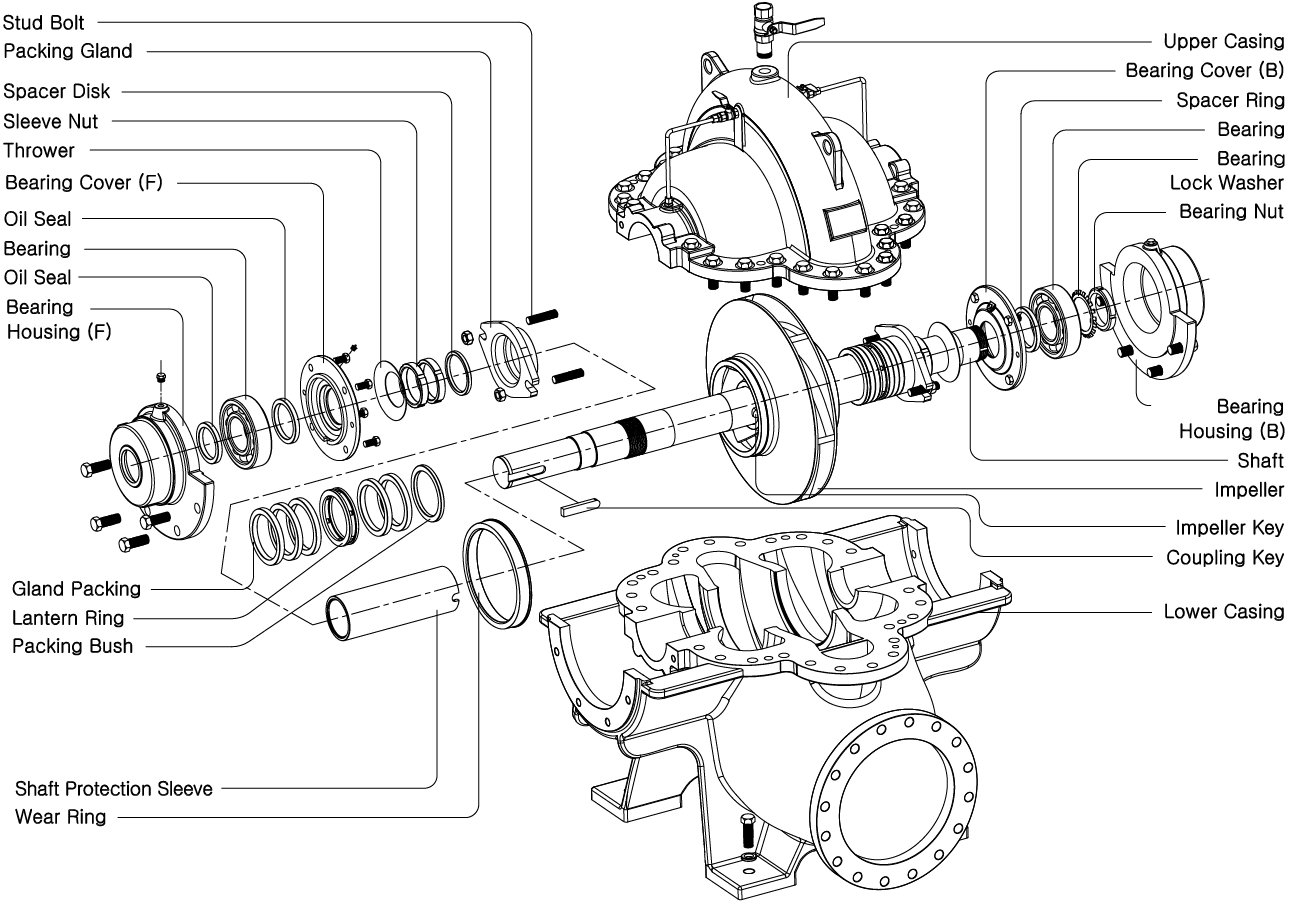

Sectional Drawing

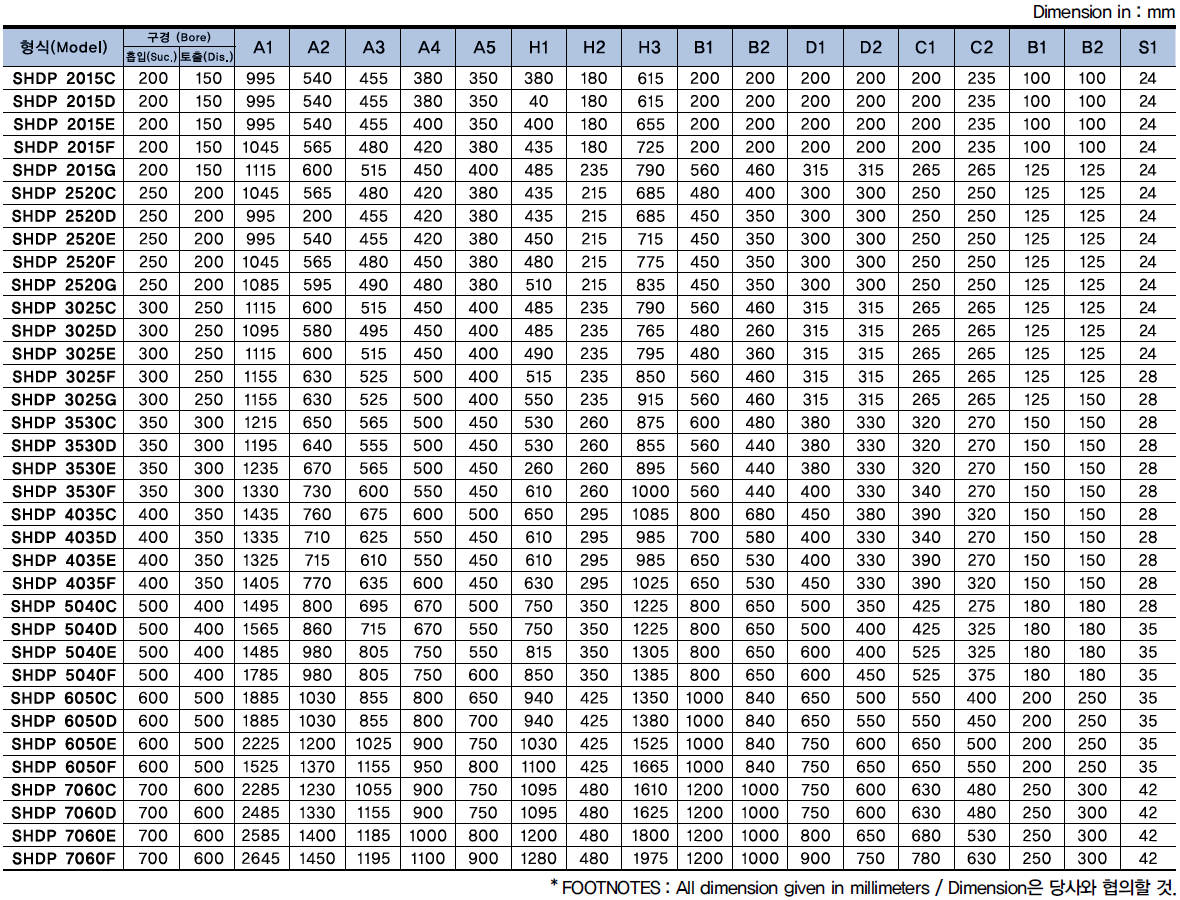

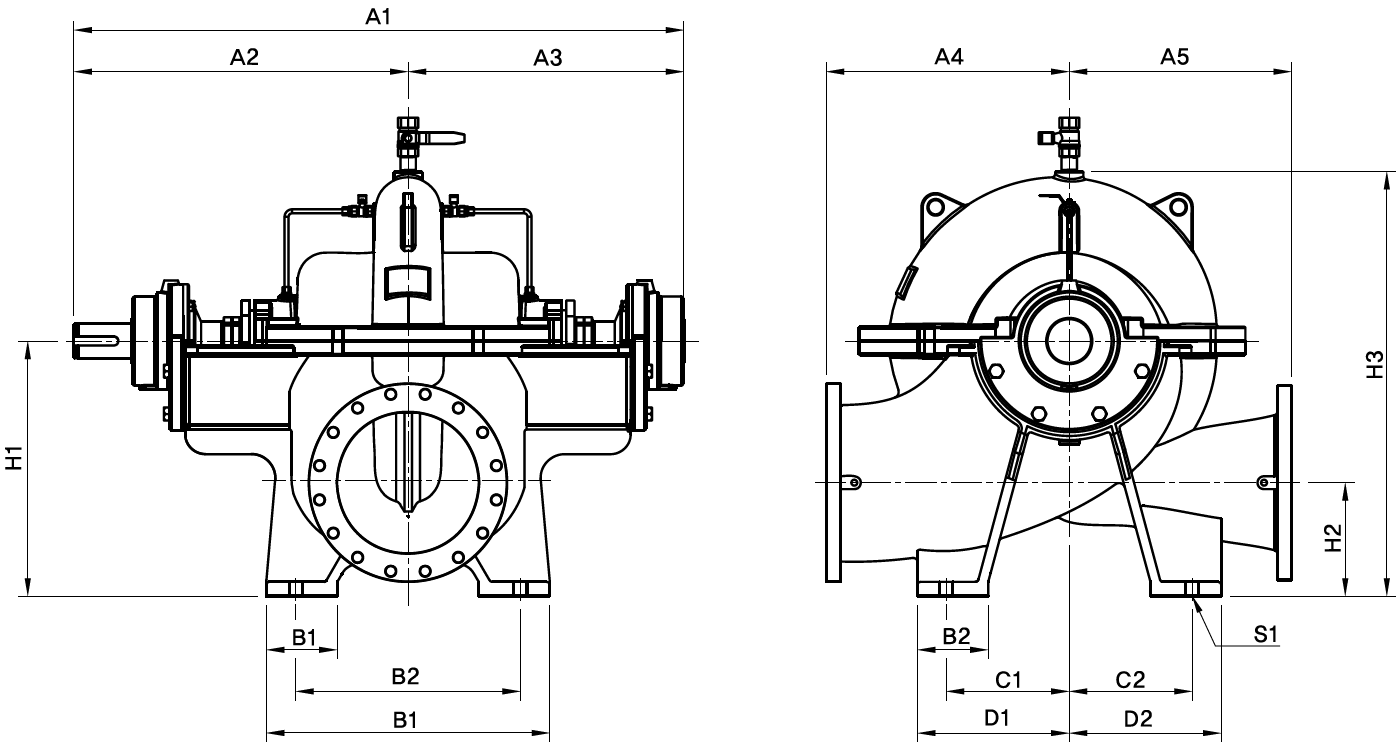

Outline Drawing
