Product – 원심펌프

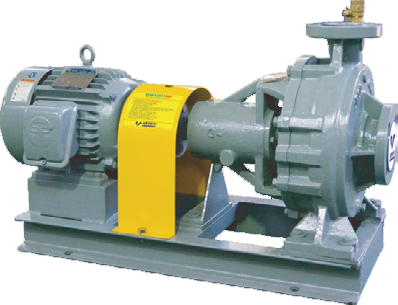

편흡입 볼류트 펌프 (SINGLE SUCTION VOLUTE PUMP)

Applications

• 맑은 액체용-청수 및 해수
• 일반산업용 및 급수 시설용
• 가정용수 공급용 및 빌딩 수처리용
• 관개용수용 및 빌딩 수처리용
• 공기조화용 및 스프레이용(스프링쿨러용)
• 냉각 또는 가열 순환용

• For clear liquids-fresh water & seawater
• For general industrial & waterworks
• For household water supply & building water treatment
• For irrigation water & building water treatment
• For air conditioning & spray (sprinkler)
• For cooling or heating & circulation

Features

• 제품의 표준화 설계로 인하여 단일품목으로 광범위한 사용 영역을 지니고 있습니다.
• Back Pull-Out구조로 유지보수가 편리합니다.
• 도출부가 중앙상부에 위치하여 배관하중에 대한 안전성과 펌프가 동시 Blance가 유지됩니다.
• 진동, 소음분석 설계를 통한 최적의 제품입니다.
• 고효율설계로 제작되었습니다.
• 내구성을 높였습니다. (타제품보다 Bearing Grade가 한단계 높습니다.)
• KS규격의 외형치수에 준 한 설계 (광범위의 제품호환성)
• 10kgf/㎠ 적용설계로 견고하며 사용가능 범위가 넓습니다.
• Shaft에 Sleeve가 장착되어 Shaft수명이 깁니다.
• 임펠러의 수로부는 Shell Core를 적용하여 내면을 매끈하게 하여 흐름손실을 줄였습니다.

• A wide range of usage area as a single item thanks to the standardized design of product.
• Convenient maintenance with back pull-out structure.
• Stability of piping load and good balance in pump operation as the discharge bore is located at the upper center.
• Products optimizes through design of vibration & noise analysis.
• Manufactures with high efficiency design.
• Improved durability. (one grade higher bearing grade than other products.)
• Design conforming to outline dimensions of KS Standards wide range of compatibility.
• Solid and a wide range of usability with 10kgf/㎠ applied design.
• Shaft installed on sleeve to lengthen shaft’s life.
• Shall core applies flow channel of Impeller to make the inside smooth and reduce flow loss.

Options

• 구조 변경 : 메커니컬 씰 / 베어링 오일 윤활 구조
• 상대 플랜지
• 접액부 재질 변경

• Change of structure : Mechanical / Bearing oil lubricating structure
• Companion flange
• Changes of the material of liquid contacting parts

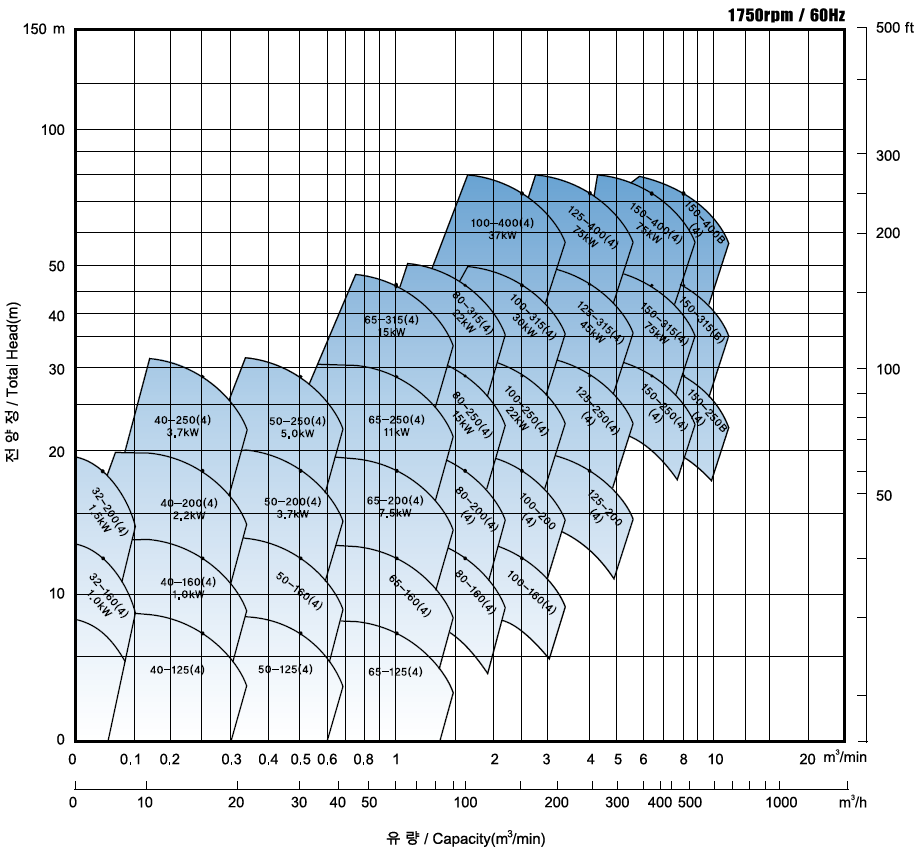

Selection Charts

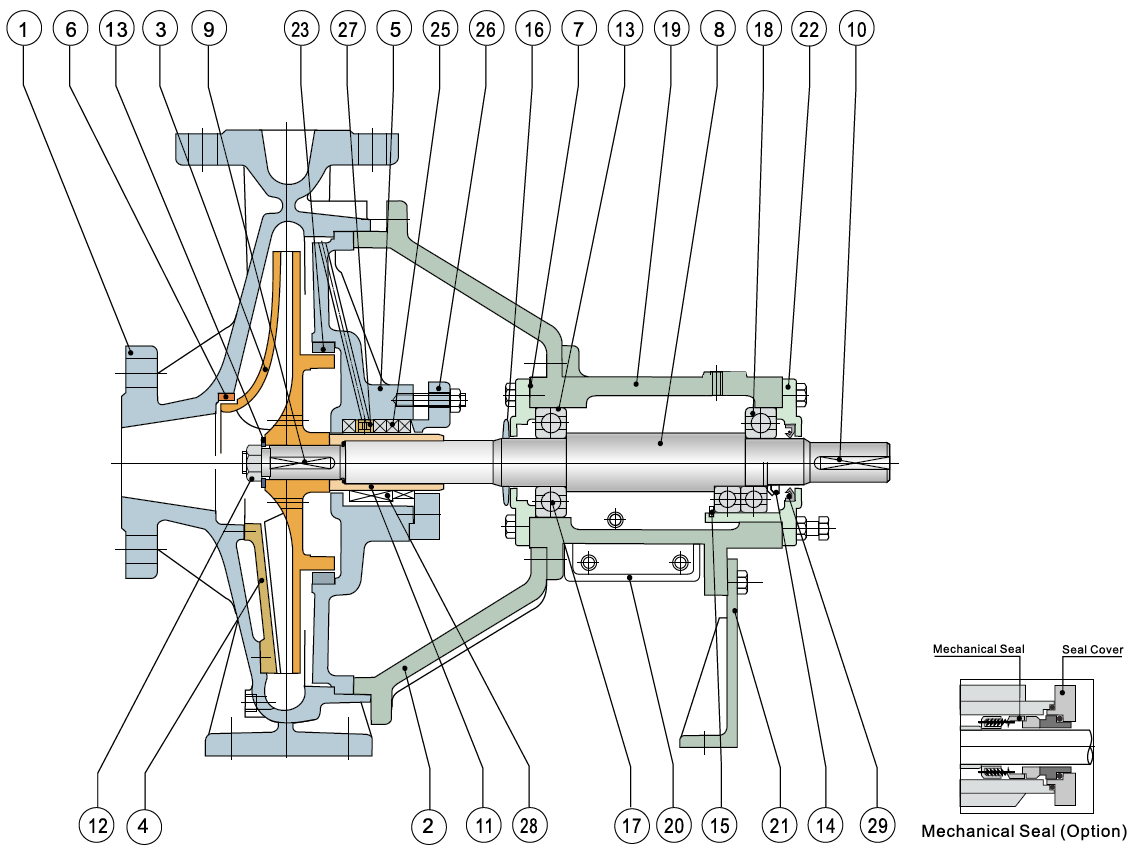

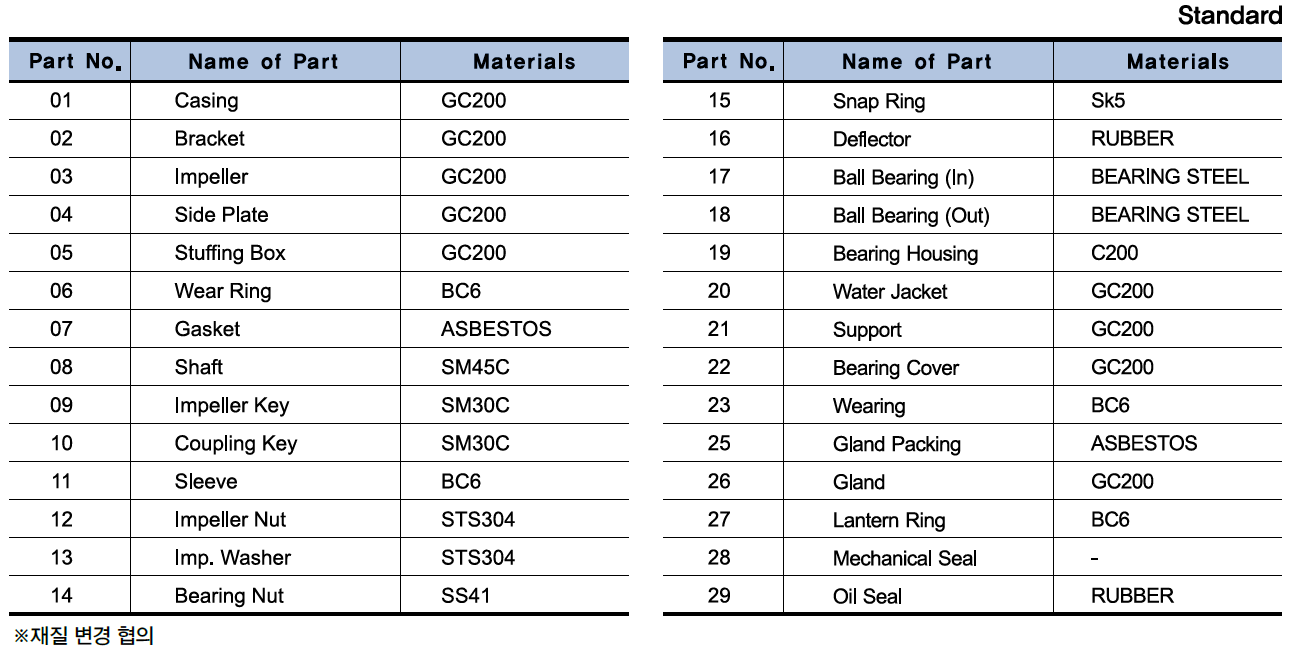

Sectional Drawing

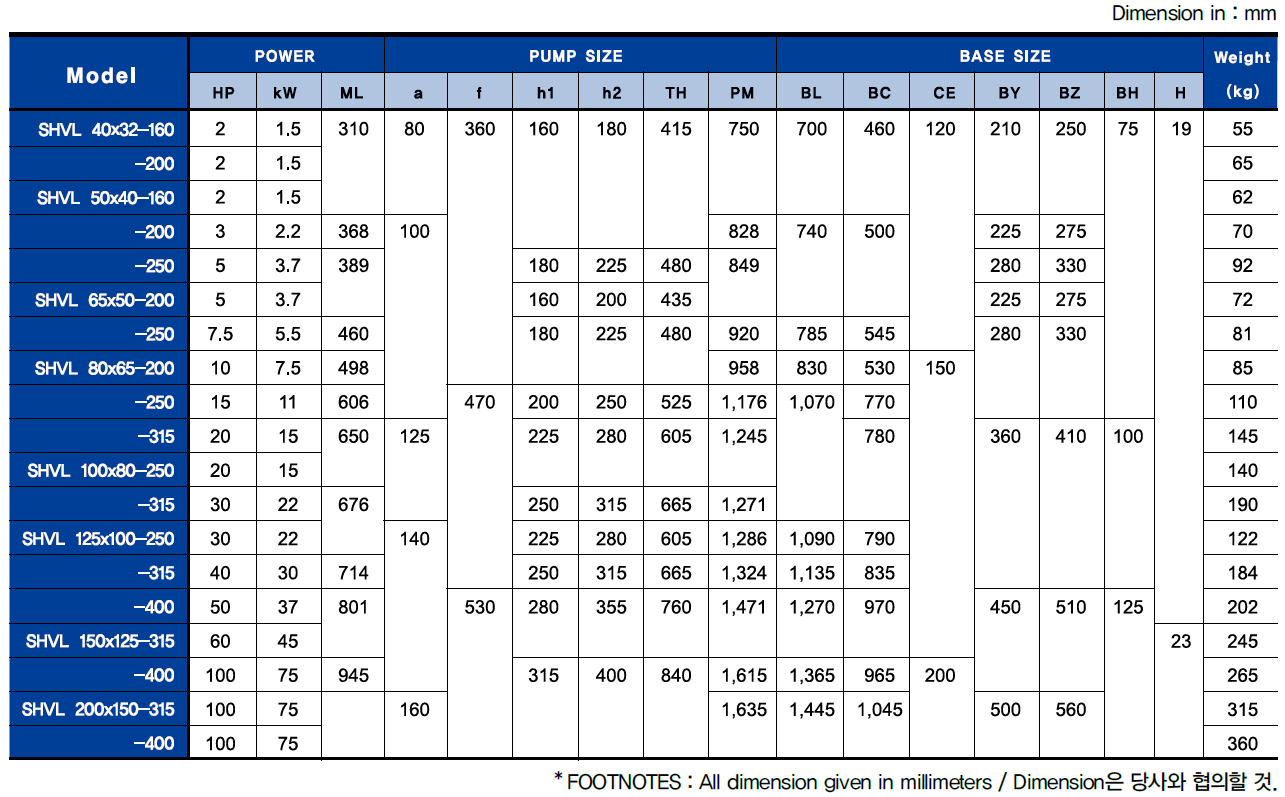

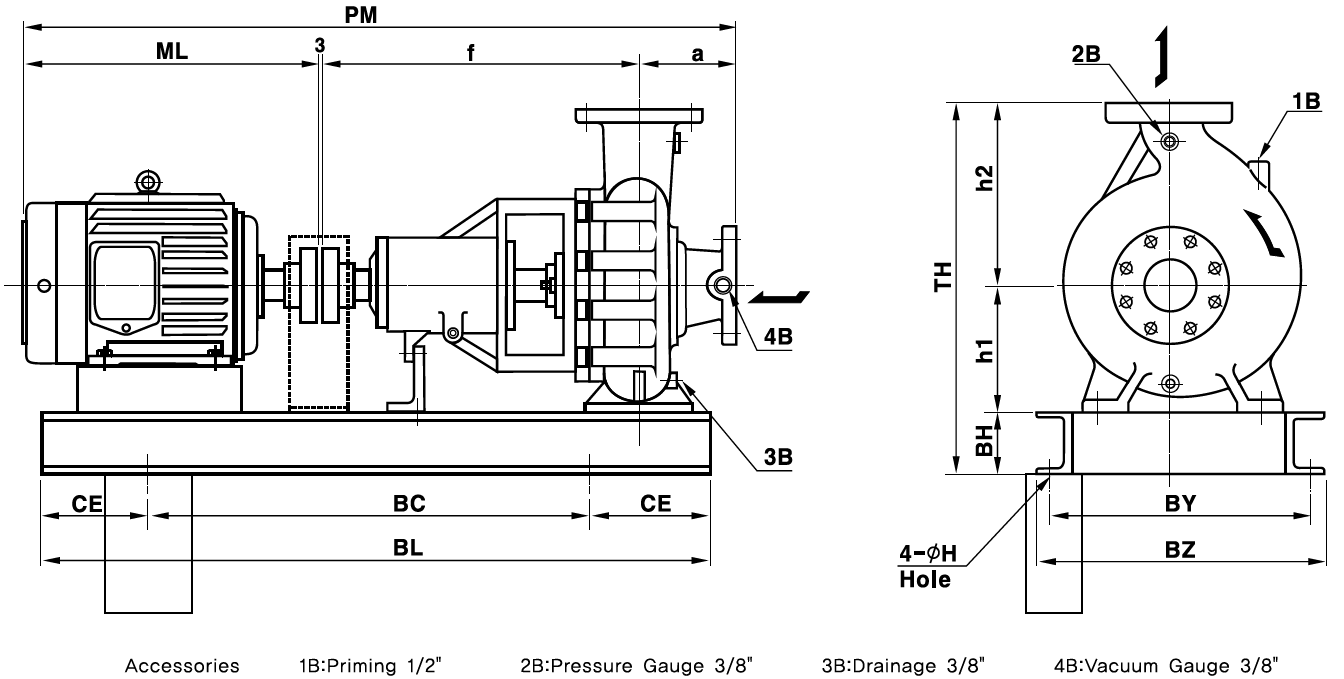

Outline Drawing
